通常，光學設計師會使用光線追蹤軟件來構建光學設計，但是，該軟件所提供的系統基本上是置于空氣中的。最終購買和/或制造光學組件時，您需要采用某種方式對該系統進行安裝、裝配，以及可能需要執行的對準操作。如果在光學設計階段納入針對機械設計、裝配以及對準的各項考量，您可以大幅節省時間，降低后期對代價高昂的更改與組件重新設計的需求.

1. 考慮封裝大小與重量

在規劃光學組件的安裝方式時，首先應考慮的因素之一是可能的大小或重量限制，該限制會針對光學元件機械安裝設計所采用的整體方法產生推動作用。您是否在可使用整個桌面的試驗板上設置原型組件？空間大小是否有限制？該組件是否由人為攜帶？這些類型的考量也許會限制可能采用的安裝和/或?qū)��?zhǔn)組件的數量。如果您需要在最終裝配后仍然能訪問到物體、成像以及系統光闌，您還應該考慮它們的所處位置。光闌（固定大小或可調整的實際光圈，可限制能通過系統的光束）可以位于光學設計內的某個位置或位于任一端。請務必確保光闌的位置在您的光學設計內有足夠的空間，以便在機械設計時可實現該位置的設計。如圖 1 所示，左側的光學設計示例是可行的設計，而右側示例中，不可能做到將可調光圈恰當?shù)胤胖迷陔p合透鏡之間。在光學設計階段可以輕松滿足可能的空間限制，但在之后的步驟中則很難做到這一點.

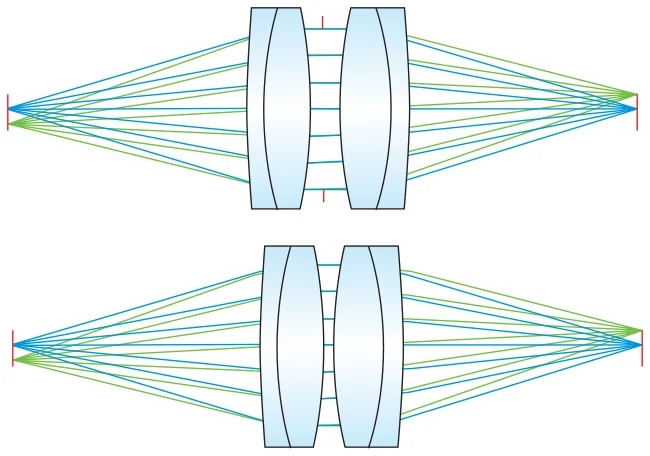

圖 1: 1:1 像傳遞系統的示例，其中包括插入可調光圈可行（頂部）與不可行（底部）的設計.

2. 設計目的是用于重新裝配嗎?

對光學設計的裝配流程進行規劃時，可以推動設計決策的一個細節在于裝配是否僅僅是一次性的，或者是否會進行拆卸與重新裝配。如果不需要拆卸，那么使用粘合劑或其他永久/半永久安裝方法可能不會有問題。但是，如果需要拆卸或改裝系統，請預先考慮將如何執行。如果要置換零件，例如要輪換使用同一設置中的不同鍍膜反射鏡，請確定您是否能輕松接觸到這些組件，以及是否需要使組件保持對準. 動態安裝選件或TECHSPEC® 光學籠式系統（如圖 2 中所顯示的系統）可以在這方面為您節省大量時間，避免許多挫折.

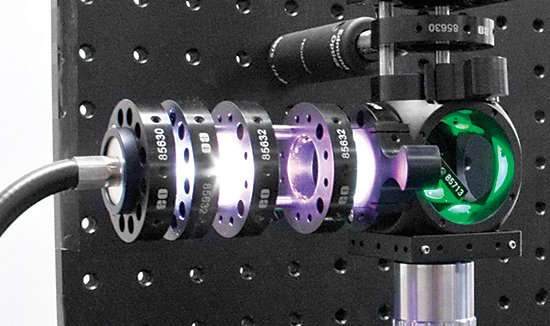

圖 2: 動態安裝選件或TECHSPEC® 光學籠式系統可以簡化系統調整

3. 了解運動需求與對準需求

對于一些簡易系統來說，只需將光學組件置于其固定器或管中，就可以完成裝配和對準，不需要進行調整。但是在許多情況下，在使用時必須對光學組件進行正確對準，可能還需進行調整，以保持所需的設計性能。創建光學設計時，請考慮是否需要調整離心（X 與 Y 方向的平移）、軸向運動（Z 方向的平移）、角向運動（俯仰/傾斜），以及是否需要調整諸如偏振片、波片或衍射光柵等組件的方位。可能需要對個別組件、光源、相機/像平面或整個系統進行此類調整。充分了解所需進行的調整是非常重要的，除此之外，機械結構件越昂貴，我們所需的裝配者技能水平就越高。了解運動需求有助于節省時間與資金.

4. 避免雜散光

雜散光是光學系統中不需要的光線的總稱。如果光線傳播到光學設計目的之外的位置，會產生各種問題，包括重（多）像、像對比度降低，甚至在高功率激光應用中出現玻璃故障。標準光線跟蹤軟件套件通常會進行某種程度的一階雜散光分析，可用于評估對于您的光學系統來說，這是否是一個潛在的問題。使用非序列光線跟蹤分析還可以完成更全面的調查。圖 3 展示了在 FRED（光學設計軟件）中完成的雜散光分析，以調查從特定金屬表面反射的光產生的影響.

圖 3: 雜散光分析有助于在最終設計中避免產生像對比度問題

如果雜散光是您光學系統的潛在問題，可以采用一些方法來減輕雜散光產生的影響。例如，在管的內徑添加螺紋或放置額外的光圈以防止雜散光射出系統，這些方法可用于防止產生不需要的光線。此外，可將安裝組件涂黑（即對鋁進行黑色陽極氧化或?qū)︿撨M(jìn)行黑色氧化）或以黑色材料覆蓋。也可如圖 4 所示，使用油漆或油墨將邊緣或透鏡涂黑。理想情況下，應該在設計階段即意識到所有雜散光問題，并可通過移動或修改元件或像平面來解決這些問題.

圖 4:將邊緣涂黑的透鏡（左）與標準透鏡（右）進行比較，前者可減少雜散光，提高光學系統的信噪比

5. 注意環境影響

如上文所述，使用建模軟件設計光學系統時，設計的系統通常會被置于不會受到環境影響的空氣中進行作業。但是在實際情況中，光學系統可能會面對許多不良的環境條件，包括壓力、加速/震動（若跌落）、振動（在運送或工作時）、溫度波動，或可能需要在水中或其他物質中工作。如果您預期光學系統在受控條件下的工作狀況與空氣中的工作狀況不同，應完成進一步分析，以便通過設計來最大限度降低環境影響（被動解決方案），或采用主動反饋回路來維持系統的性能。多數光學設計程序可以應對其中某些方面（諸如溫度和壓力）的問題，但是其他程序則可能需要進行全面的環境分析.
